HPE Juniper Networking QFX10002-72Q

Model Switch QFX10002

Seri QFX10002 terdiri dari dua model switch tetap (fixed configuration) berukuran 2U, yang masing-masing menghadirkan performa pemrosesan paket pada kecepatan wire-speed untuk koneksi 10GbE, 40GbE, maupun 100GbE. Kedua switch ini dilengkapi dengan rangkaian fitur Junos OS yang lengkap. Selain menggunakan ASIC Q5 berperforma tinggi, kemampuan control plane pada seluruh switch QFX10002 juga ditingkatkan dengan prosesor Intel Quad-Core 2,5 GHz serta memori SDRAM sebesar 16 GB.

• QFX10002-36Q: Switch 40GbE QFX10002-36Q memiliki 36 port QSFP+ atau dapat dikonfigurasi menjadi 12 port QSFP28 100GbE. Perangkat ini dilengkapi dua catu daya redundan AC/DC 1600 W dan tiga modul kipas (fan tray).

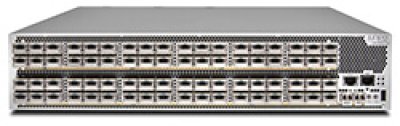

• QFX10002-72Q: Switch 40GbE QFX10002-72Q menyediakan 72 port QSFP+ atau hingga 24 port QSFP28 100GbE. Perangkat ini menggunakan empat catu daya redundan AC/DC 1600 W dan tiga modul kipas.

ASIC Q5

Switch QFX10002 dibangun menggunakan ASIC khusus Q5 dari HPE Juniper Networking yang menawarkan performa dan skalabilitas kelas industri dengan kapasitas switching hingga 1 Tbps. ASIC ini mendukung virtualisasi jaringan menggunakan VXLAN, Ethernet VPN (EVPN), dan MPLS. Selain siap mendukung jaringan 400GbE, Q5 juga memiliki kemampuan analitik bawaan (on-chip analytics), Precision Time Protocol (PTP), serta pemantauan frekuensi tinggi untuk meningkatkan visibilitas jaringan.

Gambar 1. ASIC Q5 Juniper yang dikembangkan secara khusus.

Arsitektur Jaringan yang Fleksibel

Switch QFX10000 mendukung berbagai pilihan implementasi jaringan, termasuk fabric Layer 3, jaringan Layer 2, maupun kombinasi Layer 2 dan Layer 3 menggunakan MC-LAG. Pengguna dapat memilih arsitektur yang paling sesuai dengan kebutuhan implementasi saat ini sekaligus memiliki fleksibilitas untuk berkembang mengikuti perubahan kebutuhan di masa mendatang. Switch QFX10002 menjadi fondasi utama dalam seluruh arsitektur tersebut sehingga operator pusat data dapat membangun infrastruktur cloud sesuai kebutuhan mereka.

• Fabric Layer 3: Untuk membangun pusat data berskala besar (scale-out), arsitektur Clos Spine-Leaf Layer 3 merupakan pilihan ideal karena memberikan performa non-blocking yang konsisten dan mudah diperluas. Sebagai contoh, fabric dua tingkat menggunakan QFX10000 sebagai spine dan QFX5100 sebagai leaf mampu mendukung lebih dari 6.900 port server 10GbE dengan rasio oversubscription 3:1. Salah satu tantangan terbesar dalam membangun IP Fabric adalah menentukan alamat IP, nomor Autonomous System (AS) BGP, kebijakan routing, alamat loopback, serta berbagai parameter konfigurasi lainnya. Tantangan berikutnya adalah melakukan otomatisasi pembangunan fabric dalam skala besar. Untuk mengatasi hal tersebut, HPE Juniper Networking mengembangkan proyek OpenClos, yaitu sekumpulan skrip Python bersifat open source yang tersedia di GitHub. OpenClos menerima informasi mengenai ukuran dan bentuk pusat data, kemudian secara otomatis menghasilkan konfigurasi switch jaringan beserta rancangan pengkabelannya.
• MC-LAG: Dalam implementasi MC-LAG, switch QFX10000 menghilangkan kebutuhan penggunaan Spanning Tree Protocol (STP) pada jaringan Layer 2 tradisional. Operasi Active-Active pada MC-LAG memungkinkan seluruh bandwidth antara lapisan akses dan agregasi dimanfaatkan secara optimal, sementara teknologi dual control plane memberikan tingkat ketersediaan aplikasi yang sangat tinggi.
• Overlay Network: Pengguna dapat membangun jaringan overlay untuk menyediakan konektivitas Layer 2 bagi aplikasi yang berjalan di atas fabric Layer 3. Overlay ini menggunakan VXLAN sebagai data plane serta EVPN atau OVSDB sebagai mekanisme pemrogramannya. Infrastruktur overlay dapat beroperasi tanpa controller maupun dikelola menggunakan SDN Controller seperti OpenContrail atau VMware NSX.

Sistem Operasi Kelas Carrier

Switch QFX10000 menjalankan Junos OS, sistem operasi yang sama dengan seluruh switch Ethernet HPE Juniper Networking seri EX dan QFX, serta router Juniper yang digunakan pada jaringan terbesar dan paling kompleks di dunia.

Dengan menggunakan satu sistem operasi yang sama, HPE Juniper Networking menghadirkan implementasi fitur control plane yang konsisten di seluruh lini produknya. Junos OS menggunakan arsitektur modular dengan ketersediaan tinggi (High Availability) sehingga kegagalan pada satu proses tidak menyebabkan seluruh sistem berhenti beroperasi.

Fitur utama Junos OS yang meningkatkan kemampuan switch QFX10000 antara lain:

• Arsitektur perangkat lunak modular dengan setiap proses berjalan secara independen pada ruang memori yang terlindungi serta dapat direstart tanpa mengganggu sistem.
• Routing dan forwarding tanpa gangguan melalui fitur Nonstop Routing (NSR) dan Nonstop Bridging (NSB).
• Fungsi Commit dan Rollback untuk memastikan konfigurasi jaringan tetap aman serta memudahkan pemulihan apabila terjadi kesalahan konfigurasi.
• Kumpulan skrip otomatis yang kuat untuk mendeteksi, melaporkan, dan membantu menyelesaikan permasalahan jaringan secara langsung pada perangkat.

Gambar 2. Switch QFX10000 dapat diterapkan pada arsitektur Layer 3 Fabric, VXLAN Overlay, maupun konfigurasi MC-LAG.

Juniper Virtualized Open Network Operating System Framework

Switch QFX10000 menggunakan arsitektur perangkat lunak terbuka yang memungkinkan pelanggan berinovasi bersama HPE Juniper Networking. Pengguna dapat membuat dan menjalankan aplikasi mereka sendiri berdampingan dengan Junos OS tanpa harus mengikuti siklus pembaruan perangkat lunak Junos.

Framework ini menawarkan modularitas serta kemampuan pemrograman langsung melalui API. Modul platform dan Packet Forwarding Engine (PFE) dipisahkan dari modul control plane sehingga aplikasi dapat berjalan sebagai Virtual Machine (VM) maupun proses Linux (daemon). Aplikasi tersebut dapat berkomunikasi dengan Junos OS maupun langsung dengan modul platform dan PFE melalui API yang telah distandarisasi.

Kemampuan ini memungkinkan pelanggan mengembangkan aplikasi yang mengontrol control plane, data plane, maupun platform perangkat sehingga fungsi forwarding khusus dapat diimplementasikan dan otomatisasi jaringan dapat diintegrasikan dengan SDN Controller maupun platform orkestrasi milik sendiri. API QFX10000 memiliki abstraksi yang stabil sehingga aplikasi tetap kompatibel dengan platform Juniper lainnya maupun versi Junos OS berikutnya. Berbasis Apache Thrift, API ini menggunakan Interface Description Language (IDL) sehingga pengembang bebas memilih bahasa pemrograman yang diinginkan.

Layanan tambahan seperti analitik maupun otomatisasi juga dapat dijalankan sebagai proses (daemon) terpisah dan diakses langsung melalui platform orkestrasi.

Gambar 3. Juniper Virtualized Open Network Operating System Framework.

Junos Space Network Director

Switch QFX10000 dapat dikelola menggunakan HPE Juniper Networking Junos Space Network Director, yaitu solusi manajemen jaringan generasi berikutnya yang memungkinkan administrator memvisualisasikan, menganalisis, serta mengendalikan seluruh jaringan perusahaanbaik pusat data maupun kampus, fisik maupun virtualmelalui satu antarmuka terpadu (single pane of glass).

Network Director dilengkapi analitik canggih untuk menyediakan informasi jaringan secara real-time, pemantauan tren, serta otomatisasi yang meningkatkan kelincahan operasional dan mempercepat implementasi layanan baru.

Untuk implementasi cloud, Network Director menyediakan REST API yang memungkinkan layanan jaringan disediakan secara dinamis dan sesuai permintaan (on-demand), sehingga mempermudah pengelolaan lingkungan multitenant. Melalui integrasi dengan platform orkestrasi cloud pihak ketiga, API Network Director mampu mengotomatisasi provisioning layanan Layer 2, Layer 3, dan keamanan di pusat data tanpa memerlukan intervensi manual dari operator.
